アウトガス抑制ドライラミネート接着剤
Wバリア構成や厚膜基材同士の貼り合わせに適しており、架橋時に発生するCO2の発生を抑制した上で、外観不良改善及び接着強度・耐熱性の安定を実現します。
特徴
- 低ガス発泡・無発泡
- 透明蒸着フィルム同士のラミネートが可能
- 高い耐熱性
用途例
ラミネートフィルム
窓ガラス断熱フィルム
製品データ
| 品名 | 主剤 | 硬化剤 | 主剤 | 硬化剤 |
|---|---|---|---|---|
| LIS-825 | CR-901 | LIS-7390 | LCR-1901 | |
| 樹脂組成 | ポリエステル | 脂肪族NCO（IPDI+HDI） | ポリウレタン | エポキシ |
| 配合比（NV） | 100（50%） | 7～10（70%） | 100（60%） | 7（95%） |
| 粘度（mPa・s） | 600 | 100 | 1800 | 100 |
| 特長 | 低ガス発泡・耐熱性 | 無発泡 | ||
| エージング条件 | 60℃/3日以上 | 40℃/2日 | ||
| PCT試験 初期強度 | 16N/15mm幅 | 6N/15mm幅 | ||
| PCT試験 168時間 | 6N/15mm幅 | 2N/15mm幅 | ||
- 層構成：CPP//CPP、レトルトCPP使用
- エージング：40℃4日
- 塗布量：5g/㎡Dry
※上記の数値は測定値であり、保証値ではありません。
ラミネート外観比較
バリアフィルム同士貼合時、通常のイソシア架橋型接着剤では外観不良が発生。LIS‐825の低ガス発泡性能により、透明度が高く良好な外観が得
られる。

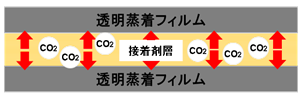

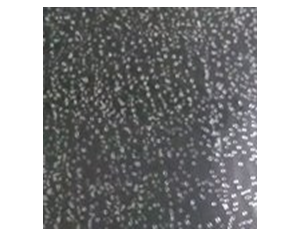

従来品

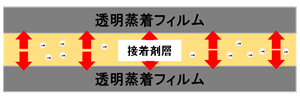

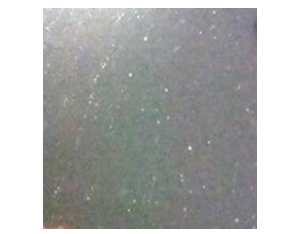

LIS-825 / CR- 901
お問い合わせ
東洋モートン株式会社
TEL:03-3272-3394
